Burkolt útmérők

A HEIDENHAIN burkolt útmérői – melyek belső része védve van a por, a forgács és a fröccsenő víz ellen – kiválóan alkalmazhatók a szerszámgépeken.

  • pontossági osztályok ± 2 μm-ig
  • mérési lépések 0,005 μm-ig
  • mérési hosszak 30 m-ig
  • egyszerű és gyors felszerelhetőség
  • nem túl szigorú szerelési tűrések
  • nagy gyorsulási terhelhetőség
  • védelem a szennyeződések ellen

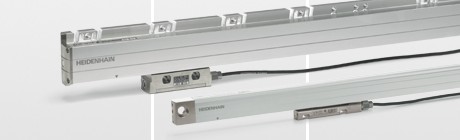

A burkolt útmérők a mérőlécház mérete szerint lehetnek:

  • nagyprofilú útmérők
    – magasfokú rezgésállósággal
    – max. 30 m mérési hosszal
  • kisprofilú útmérők
    – szűk beépítési helyekre
    – max. 1240 mm ill. szerelősínnel vagy
    rögzítő elemekkel akár max. 2040 mm mérési hosszal

A HEIDENHAIN burkolt útmérőinek mérőlécét, a leolvasó kocsit és annak vezetékét alumíniumból készült ház védi a forgácstól, a portól és a fröccsenő víztől. A házat alul rugalmas tömítő szalagok zárják le. A leolvasó kocsi csekély súrlódással halad a mérőléc házában. A leolvasó kocsit a szerelő talppal összekötő kuplung kiegyenlíti a mérőléc és a gép szánja közti futási eltéréseket.
