Szögelfordulás mérése Forgóadók

Beépítési lehetőségek

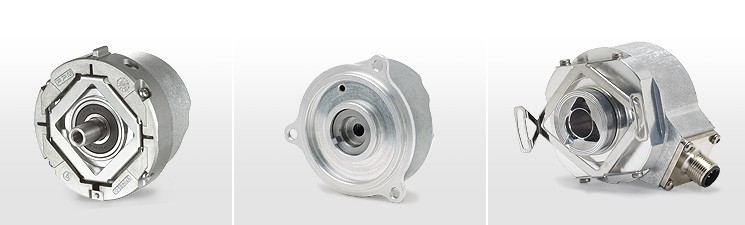

A státorkuplungos sajátcsapágyazású forgóadók esetében a mérőrendszer osztástárcsája közvetlenül kapcsolódik a mérendő tengelyhez. A forgóadó házában lévő leolvasó egység a státorkuplungon keresztül kapcsolódik a mérendő tengely állórészéhez. A státorkuplungnak gyorsuláskor csak a csapágysúrlódásból eredő forgatónyomatékot kell felvennie, s így mind a statikus, mind a dinamikus mérési hibák minimálisak lesznek. Az állórész oldali kuplung ezen kívül a hajtótengely axiális elmozdulásait is kiegyenlíti. A státorkuplung további előnyei:

  • egyszerű szerelhetőség
  • rövid szerkezeti hossz
  • a csatlakozás nagy saját frekvenciája
  • átmenő csőtengely is lehetséges

    A sajátcsapágyazású forgóadók, melyekhez külön kuplung szükséges, teli tengellyel rendelkeznek. A mérendő tengelyhez való csatlakozásra ajánlott kuplungok kiegyenlítik a radiális és axiális játékokat. A teli tengelyes forgóadók nagyobb fordulatszámokon is működhetnek.

    A saját csapágyazás nélküli forgóadók súrlódásmentesen működnek. Fő részeiket, a leolvasófejet és az osztástárcsát, az osztásdobot vagy az acélszalagot szereléskor kell egymáshoz képest finoman beállítani. Előnyeik :

  • nagy átmérőjű csőtengely
  • magas fordulatszámok lehetségesek
  • nem növelik az indítási nyomatékot
