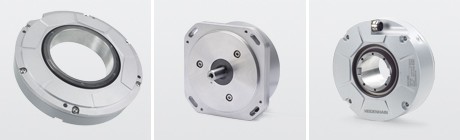

Szögelfordulásmérők saját csapágyazással
A HEIDENHAIN saját csapágyazással rendelkező szögelfordulásmérőinek az igen nagy rendszerpontosság a legkiemelkedőbb jellemzője. A mérőrendszerbe integrált csapágyazásnak köszönhetően a mérési pontosság független a gépelemek csapágyazásától.Az RCN/RON/ECN típuscsalád tagjainak beépített státorkuplungja nagymértékben kompenzálja a tengelyhez kapcsolódás esetleges hibáját.
Valamennyi saját csapágyazású szögelfordulásmérő különleges tengelytömítéssel van ellátva, ami kiválóan véd a szennyeződések ellen (IP 64-es védettség).Ezeket a mérőeszközöket igen széles körben alkalmazzák. Például szerszámgépekben, mérőgépekben, teleszkópokban, nyomdagépekben, és még sorolhatnánk.
Típuscsalád
Jellemzők
RCN
- abszolút mérési mód
- nagy áteresztésű csőtengelyek (max. 100 mm)
- integrált státorkuplung
- kis hossz és kis helyszükséglet
- a rendszerpontosság már a tengelyhez kapcsolódás hibáját is tartalmazza
- kiemelkedő dinamikus viselkedés
- egyszerű felszerelhetőség
RON
- inkrementális mérési mód
- nagy áteresztésű csőtengelyek (max. 60 mm)
- integrált státorkuplung
- kis hossz és kis helyszükséglet
- a rendszerpontosság már a tengelyhez kapcsolódás hibáját is tartalmazza
- kiemelkedő dinamikus viselkedés
- egyszerű felszerelhetőség
Jellemző alkalmazások:
- körasztalok
- billenő fejek
ROC
- abszolút mérési mód
- teli tengely
- lazább szerelési tűréseket megengedő külön kuplung szükséges
- a rendszerpontosság a tengelyhez kapcsolódás hibáját nem tartalmazza
Jellemző alkalmazások:
- Forgó tengelyek
ROD
- inkrementális mérési mód
- teli tengely
- lazább szerelési tűréseket megengedő külön kuplung szükséges
- a rendszerpontosság a tengelyhez kapcsolódás hibáját nem tartalmazza
Jellemző alkalmazások:
- Forgó tengelyek
ECN
- abszolút mérési mód
- csőtengelyes kivitel (max. 50 mm)
- integrált státorkuplung
- egyszerű felszerelhetőség
Jellemző alkalmazások:
- forgó tengelyek alacsonyabb pontossági követelményekkel
